Mạch Điều Khiển LED Matrix Cho Bảng Thông Tin Bãi Đỗ Xe Thông Minh (Parking System)

Để các bảng thông tin LED hoạt động bền bỉ, cập nhật dữ liệu chính xác và không có độ trễ, mạch điều khiển LED matrix tích hợp chuẩn truyền thông công nghiệp (RS485, Modbus RTU, Ethernet) đóng vai trò là "trái tim" vận hành không thể thiếu.

Vai trò của bảng LED hiển thị trong hệ thống bãi đỗ xe thông minh

Trong một hệ thống hướng dẫn đỗ xe tiêu chuẩn (Car Parking Guidance System - PGS), bảng LED matrix hiển thị đóng vai trò trực quan hóa dữ liệu:

Điều hướng tài xế nhanh chóng: Cung cấp thông tin số chỗ trống ngay từ cổng hầm và các ngã rẽ nội bộ, giúp người lái xe định hình chính xác khu vực còn chỗ đỗ mà không cần di chuyển lòng vòng.
Tối ưu năng lực vận hành: Giảm thiểu nguy cơ ùn tắc cục bộ tại các lối đi chính, giảm tiêu hao nhiên liệu và hạn chế va chạm trong không gian hầm hẹp.
Nâng tầm chuyên nghiệp: Tạo ấn tượng hiện đại, số hóa hoàn toàn cho công trình tòa nhà hoặc trung tâm thương mại.

Mạch điều khiển LED Matrix hỗ trợ RS485 / Modbus RTU / Ethernet là gì?

Mạch điều khiển LED matrix bãi đỗ xe là mạch điện tử chuyên dụng có nhiệm vụ nhận dữ liệu số chỗ trống từ máy chủ quản lý bãi xe (Server) hoặc bộ điều khiển trung tâm (PLC/Zone Controller), sau đó xuất tín hiệu điều khiển hiển thị lên các tấm module LED (P3, P5, P10...).

Đột phá từ các chuẩn truyền thông công nghiệp:

Chuẩn truyền thông RS485 / Modbus RTU:
- Cho phép truyền tín hiệu ổn định ở khoảng cách rất xa (lên tới 1.200m) dọc theo các tầng hầm mà không lo bị mất mát hay nhiễu tín hiệu.
- Sử dụng giao thức Modbus RTU chuẩn công nghiệp giúp mạch dễ dàng kết nối đồng bộ với nhiều thiết bị của các hãng khác nhau trên cùng một đường bus 2 dây (A-B).
Cổng giao tiếp Ethernet (TCP/IP):
- Cho phép cắm trực tiếp mạch vào hạ tầng mạng LAN sẵn có của tòa nhà.
- Phần mềm quản lý bãi xe có thể truyền dữ liệu cập nhật số chỗ trống trực tiếp qua địa chỉ IP của mạch với tốc độ cực nhanh.

Ưu điểm vượt trội của mạch điều khiển LED Matrix bãi xe

Cập nhật thời gian thực (Real-time): Ngay khi xe quẹt thẻ qua barrier hoặc cảm biến báo xe đã vào ô đỗ, con số hiển thị trên bảng LED sẽ được thay đổi tức thì.
Khả năng chống nhiễu xuất sắc: Được thiết kế tối ưu cho môi trường công nghiệp, mạch chống chịu tốt với nhiễu điện từ phát ra từ quạt thông gió công suất lớn, máy bơm, biến tần trong tầng hầm.

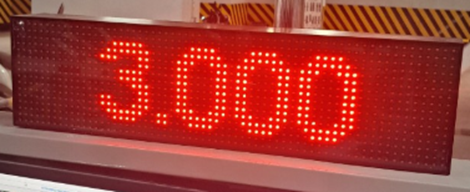

Hiển thị tùy biến linh hoạt: Khác với bảng LED 7 đoạn truyền thống bị cố định dạng số, mạch điều khiển LED matrix cho phép thay đổi linh hoạt phông chữ, hiển thị con số, chữ tiếng Việt/tiếng Anh ("CÒN TRỐNG: 25", "HẾT CHỖ", "FULL") hoặc vẽ biểu tượng mũi tên chỉ hướng (Trái/Phải/Thẳng).
Độ tương thích cao: Hỗ trợ tốt các dòng module LED matrix outdoor có độ sáng cao (P10 đơn sắc/3 màu, P5, P3 Fullcolor), giúp người lái xe quan sát rõ ràng ở cả môi trường thiếu sáng trong hầm lẫn ngoài trời nắng gắt.

Sơ đồ ưng dụng thực tế trong hệ thống Parking

Mạch điều khiển LED matrix hỗ trợ RS485/Modbus/Ethernet được ứng dụng rộng rãi tại các vị trí:

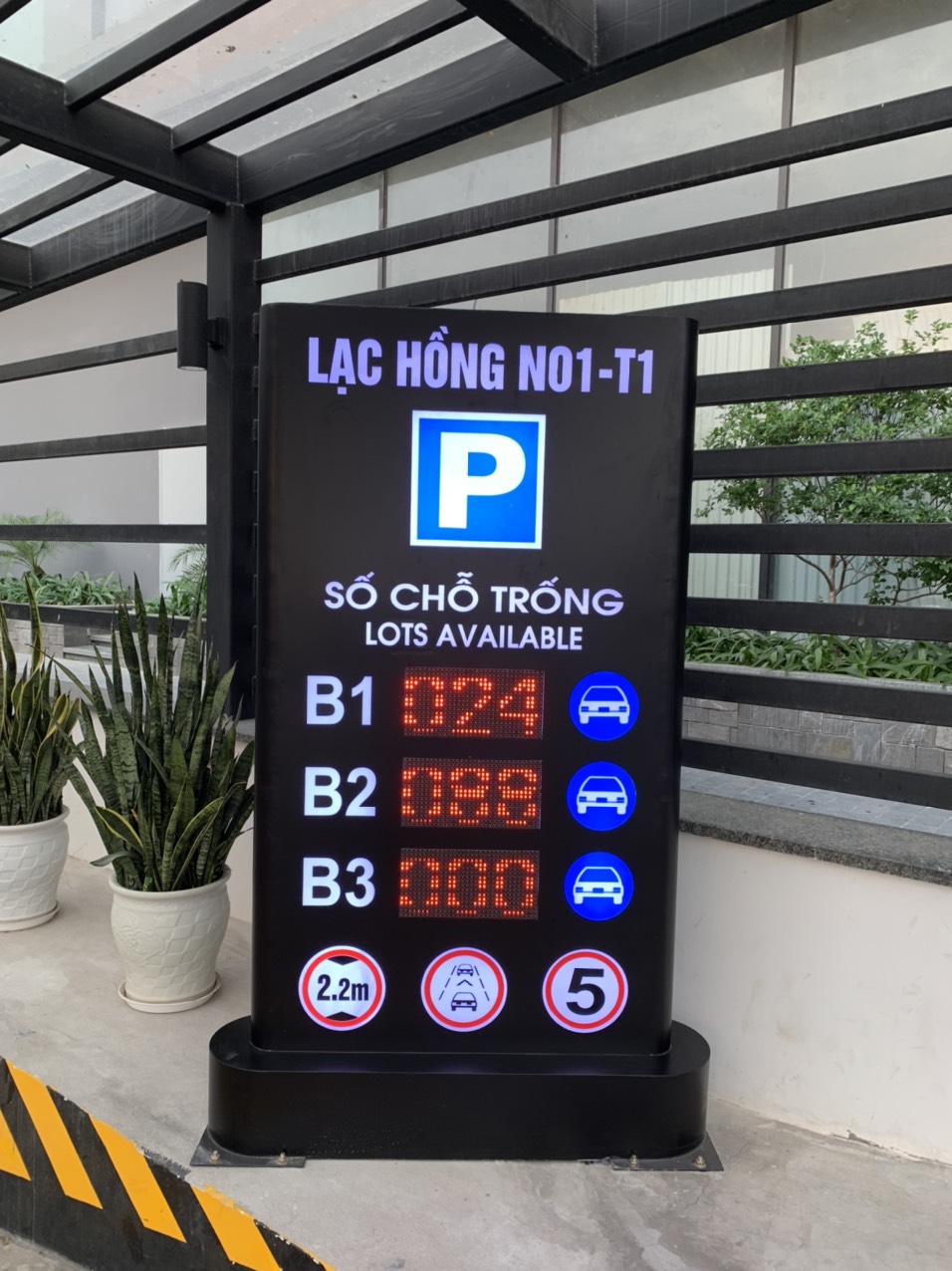

1. Bảng LED tổng tại cổng vào bãi xe: Hiển thị tổng số vị trí còn trống toàn bộ các hầm (Ví dụ: B1: 45 chỗ | B2: 80 chỗ).

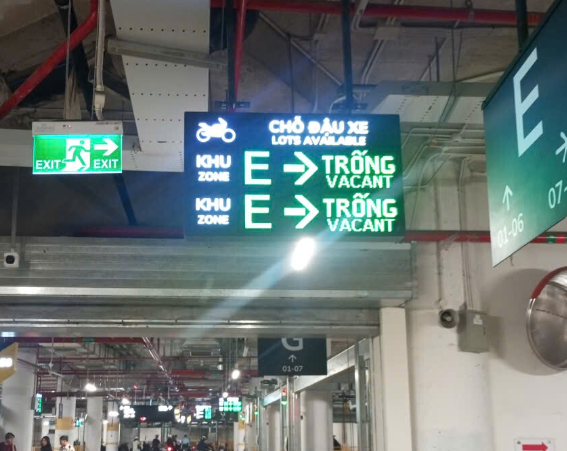

2. Bảng LED phân khu tại các ngã rẽ: Đặt tại các góc rẽ chính trong hầm để chỉ dẫn số chỗ còn lại theo hướng (Ví dụ: Khu A: 12 | Khu B: 00)

3. Bảng hiển thị tại làn xe vào/ra (In/Out Gate): Kết nối với hệ thống nhận diện biển số (ANPR) để hiển thị biển số xe, số tiền thanh toán hoặc lời chào khách hàng.

Lưu ý kỹ thuật khi triển khai lắp đặt

Lựa chọn cấu hình mạch phù hợp: Căn cứ vào tổng kích thước điểm ảnh (Pixel) của bảng LED (ví dụ: bảng ghép từ 2x4 tấm P10) để chọn bo mạch có dung lượng bộ nhớ và số cổng HUB (HUB12, HUB75) đáp ứng đủ.
Cấu hình chuẩn truyền thông:
- Đối với Modbus RTU (RS485): Cài đặt đúng địa chỉ ID (Slave ID) không trùng lặp và đồng bộ tốc độ Baudrate (thường là 9600 hoặc 115200) với bộ điều khiển trung tâm.
- Đối với Ethernet: Gán địa chỉ IP tĩnh (Static IP) cho mạch để tránh hiện tượng đứt kết nối do nhảy IP tự động (DHCP).
Nguồn cấp an toàn: Sử dụng nguồn xung DC 5V chất lượng cao, tính toán đủ công suất cho cả mạch điều khiển và các module LED để tránh sụt áp gây mờ hình.

Câu hỏi thường gặp (FAQ)

1. Mạch điều khiển LED matrix này có tích hợp được với các phần mềm bãi xe hiện có trên thị trường không?

Trả lời: Có. Với việc hỗ trợ giao thức Modbus RTU chuẩn và lệnh socket TCP/IP mở, mạch dễ dàng tích hợp vào bất kỳ phần mềm quản lý bãi xe bên thứ ba nào thông qua tài liệu SDK/Command list được cung cấp.

2. Nếu mất kết nối mạng RS485 hay Ethernet thì bảng LED sẽ hiển thị như thế nào?

Trả lời: Mạch được lập trình thông minh để giữ nguyên trạng thái dữ liệu gần nhất hoặc tự động chuyển sang hiển thị câu thông báo sự cố cài đặt sẵn (ví dụ: "Đang kết nối...") giúp kỹ thuật viên dễ dàng nhận biết.
