Thay vì sử dụng chìa khóa cơ hoặc phương thức quản lý thủ công, hệ thống sử dụng thẻ từ, đầu đọc thẻ, bộ điều khiển và thiết bị chấp hành để xác thực người dùng và thực hiện quyền truy cập. Tùy nhu cầu, hệ thống có thể mở rộng để kiểm soát cửa, barrier, bãi đỗ xe, thang máy, đèn báo và bảng LED.

Với mô hình sử dụng đầu đọc RESOTEK kết hợp bộ điều khiển RES-AC4, doanh nghiệp có thể xây dựng hệ thống kiểm soát tập trung, hỗ trợ nhiều điểm đọc và lưu trữ dữ liệu thẻ cũng như lịch sử sự kiện.

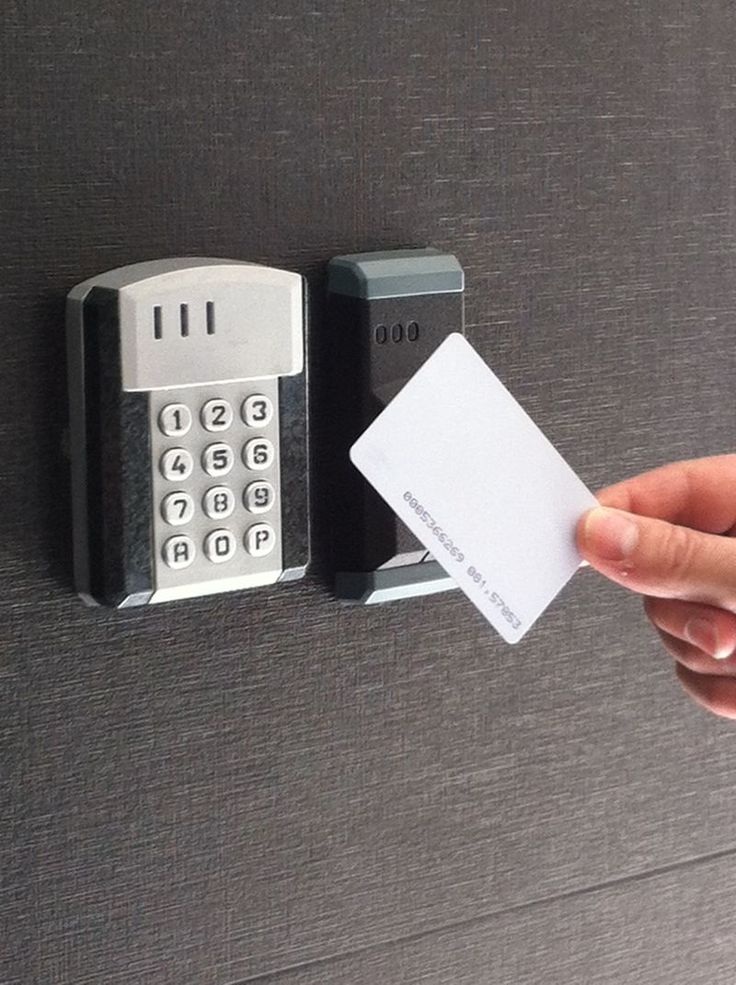

Kiểm soát ra vào bằng thẻ từ là gì?

Kiểm soát ra vào bằng thẻ từ là phương thức quản lý quyền truy cập dựa trên việc xác thực thông tin của thẻ tại đầu đọc.

Mỗi người dùng được cấp một thẻ tương ứng. Khi người dùng đưa thẻ đến gần đầu đọc, thông tin trên thẻ được tiếp nhận và truyền về bộ điều khiển. Hệ thống xác định quyền truy cập rồi đưa ra quyết định cho phép hoặc từ chối.

Một hệ thống hoàn chỉnh thường bao gồm:

• Thẻ từ: phương tiện nhận diện người sử dụng.
• Đầu đọc thẻ: tiếp nhận thông tin từ thẻ.
• Bộ điều khiển: xử lý dữ liệu và quyền truy cập.
• Thiết bị chấp hành: khóa cửa, barrier, thiết bị điều khiển thang máy...
• Phần mềm quản lý: quản lý người dùng, dữ liệu thẻ và sự kiện.
• Thiết bị phụ trợ: nút nhấn, đèn báo, bảng LED hoặc các thiết bị khác tùy mô hình.

Các dòng đầu đọc RESOTEK có thể sử dụng công nghệ Proximity/MIFARE, với lựa chọn 125 kHz cho thẻ EM4100 và 13.56 MHz cho các dòng MIFARE Class 1K/4K, ISO14443A và MIFARE DESFire EV1/EV2.

Điều này giúp hệ thống có nhiều lựa chọn về công nghệ thẻ tùy theo yêu cầu của từng dự án.

Vì sao doanh nghiệp nên triển khai hệ thống kiểm soát ra vào?

Khi số lượng nhân viên, phòng ban và khu vực cần bảo vệ tăng lên, phương thức sử dụng chìa khóa truyền thống sẽ khó đáp ứng yêu cầu quản lý.

Một doanh nghiệp có thể cần kiểm soát:

• Cửa ra vào văn phòng.
• Phòng giám đốc.
• Phòng kỹ thuật.
• Phòng máy chủ.
• Kho hàng.
• Khu vực sản xuất.
• Cổng nhà máy.
• Bãi đỗ xe.
• Thang máy.

Mỗi khu vực lại có thể có nhóm người được phép truy cập khác nhau.

Vì vậy, một hệ thống kiểm soát truy cập cần được thiết kế theo hướng phân quyền và có khả năng mở rộng.

Quản lý người dùng bằng thẻ

Thay vì cấp chìa khóa cơ, doanh nghiệp có thể cấp thẻ riêng cho từng nhân viên.

Thẻ trở thành phương tiện xác thực tại các điểm kiểm soát. Khi nhân sự thay đổi, quyền sử dụng thẻ có thể được quản lý lại trên hệ thống.

Kiểm soát theo từng khu vực

Không phải nhân viên nào cũng cần được phép vào tất cả các khu vực.

Doanh nghiệp có thể xây dựng mô hình kiểm soát theo từng điểm, từ đó hạn chế việc truy cập không đúng khu vực.

Quản lý lịch sử sự kiện

Một ưu điểm quan trọng của kiểm soát điện tử là khả năng lưu trữ dữ liệu sự kiện.

Bộ điều khiển RES-AC4 hỗ trợ lưu trữ tối đa 32.000 thẻ và 100.000 sự kiện, phù hợp để triển khai cho các hệ thống có số lượng người dùng và điểm kiểm soát đáng kể.

Cấu tạo hệ thống kiểm soát ra vào bằng thẻ từ

Một hệ thống kiểm soát ra vào bằng thẻ từ có thể được xây dựng theo mô hình:

Thẻ từ → Đầu đọc → Bộ điều khiển → Thiết bị chấp hành → Phần mềm quản lý

Mỗi thành phần đảm nhận một vai trò riêng.

1. Thẻ từ

Thẻ từ là phương tiện xác thực người dùng.

Tùy yêu cầu, hệ thống có thể sử dụng thẻ Proximity hoặc MIFARE. Với giải pháp RESOTEK, các lựa chọn công nghệ bao gồm EM4100 125 kHz và MIFARE 13.56 MHz.

Việc lựa chọn loại thẻ nên được thực hiện ngay từ giai đoạn thiết kế để đảm bảo khả năng tương thích giữa thẻ và đầu đọc.

2. Đầu đọc thẻ

Đầu đọc là điểm tiếp nhận thông tin từ thẻ.

Các dòng đầu đọc RESOTEK hỗ trợ nhiều giao thức như Wiegand 26/34, RS232, RS485 và Modbus, đồng thời có đèn báo trạng thái và còi báo.

Thiết bị có thiết kế phù hợp cho môi trường trong nhà và ngoài trời, cấp bảo vệ IP65, nhiệt độ hoạt động từ -10°C đến 70°C và khoảng cách đọc khoảng 5–10 cm tùy model.

Đây là yếu tố quan trọng khi lựa chọn thiết bị cho các vị trí như cổng ra vào, nhà máy hoặc khu vực có điều kiện môi trường khác nhau.

3. Bộ điều khiển RES-AC4

Bộ điều khiển là trung tâm xử lý của hệ thống. RES-AC4 hỗ trợ giao tiếp TCP/IP và RS485, đồng thời có khả năng kết nối tối đa 5 đầu đọc gồm 4 đầu đọc Wiegand và 1 đầu đọc RS485.

Thiết bị có:

• 4 đầu vào.
• 4 đầu ra.
• Hỗ trợ 5 đầu đọc.
• Lưu trữ 32.000 thẻ.
• Lưu trữ 100.000 sự kiện.
• Khả năng mở rộng kết nối đèn báo và bảng LED.

Ngoài ra, bộ chuyển đổi Wiegand–RS485 có thể được sử dụng trong trường hợp đầu đọc được lắp đặt cách xa bộ điều khiển.

4. Thiết bị chấp hành

Sau khi xác thực, hệ thống cần một thiết bị thực hiện quyền truy cập.

Tùy ứng dụng, đó có thể là:

• Khóa cửa điện.
• Khóa từ.
• Barrier.
• Thiết bị điều khiển thang máy.
• Đèn báo.
• Bảng LED.

Nền tảng RES-AC4 được thiết kế theo hướng có thể kết nối với nhiều loại thiết bị như cửa ra vào, barrier, thang máy, đèn báo và bảng LED.

5. Phần mềm quản lý

Với hệ thống có nhiều điểm kiểm soát, phần mềm giúp người quản trị theo dõi và quản lý dữ liệu tập trung.

Tùy yêu cầu dự án, phần mềm có thể được thiết kế hoặc tùy biến để phù hợp với phương thức kết nối và quy trình quản lý của doanh nghiệp.

Mô hình quản lý hệ thống kiểm soát ra vào

Nguyên lý hoạt động của hệ thống kiểm soát ra vào

Một quy trình kiểm soát cơ bản có thể diễn ra theo các bước:

Bước 1: Người dùng đưa thẻ đến gần đầu đọc.

Bước 2: Đầu đọc nhận diện thông tin của thẻ.

Bước 3: Dữ liệu được truyền về bộ điều khiển.

Bước 4: Bộ điều khiển xử lý thông tin và xác định quyền truy cập.

Bước 5: Nếu hợp lệ, bộ điều khiển kích hoạt thiết bị chấp hành.

Bước 6: Sự kiện được ghi nhận để phục vụ quản lý và tra cứu.

Mô hình này tạo ra một quy trình kiểm soát rõ ràng, đồng thời giúp doanh nghiệp giảm sự phụ thuộc vào phương thức quản lý thủ công.

Giải pháp kiểm soát ra vào bằng thẻ từ với RES-AC4

Đối với doanh nghiệp cần xây dựng hệ thống có khả năng mở rộng, cấu hình đầu đọc RESOTEK kết hợp bộ điều khiển RES-AC4 là một phương án có thể triển khai cho nhiều mô hình.

Đầu đọc RESOTEK có nhiều lựa chọn về công nghệ thẻ, giao thức kết nối và kiểu thiết bị. Một số phiên bản còn có tùy chọn đầu đọc thông thường hoặc đầu đọc chống sao chép.

Trong khi đó, RES-AC4 đảm nhiệm vai trò điều khiển và kết nối với các thiết bị trong hệ thống.

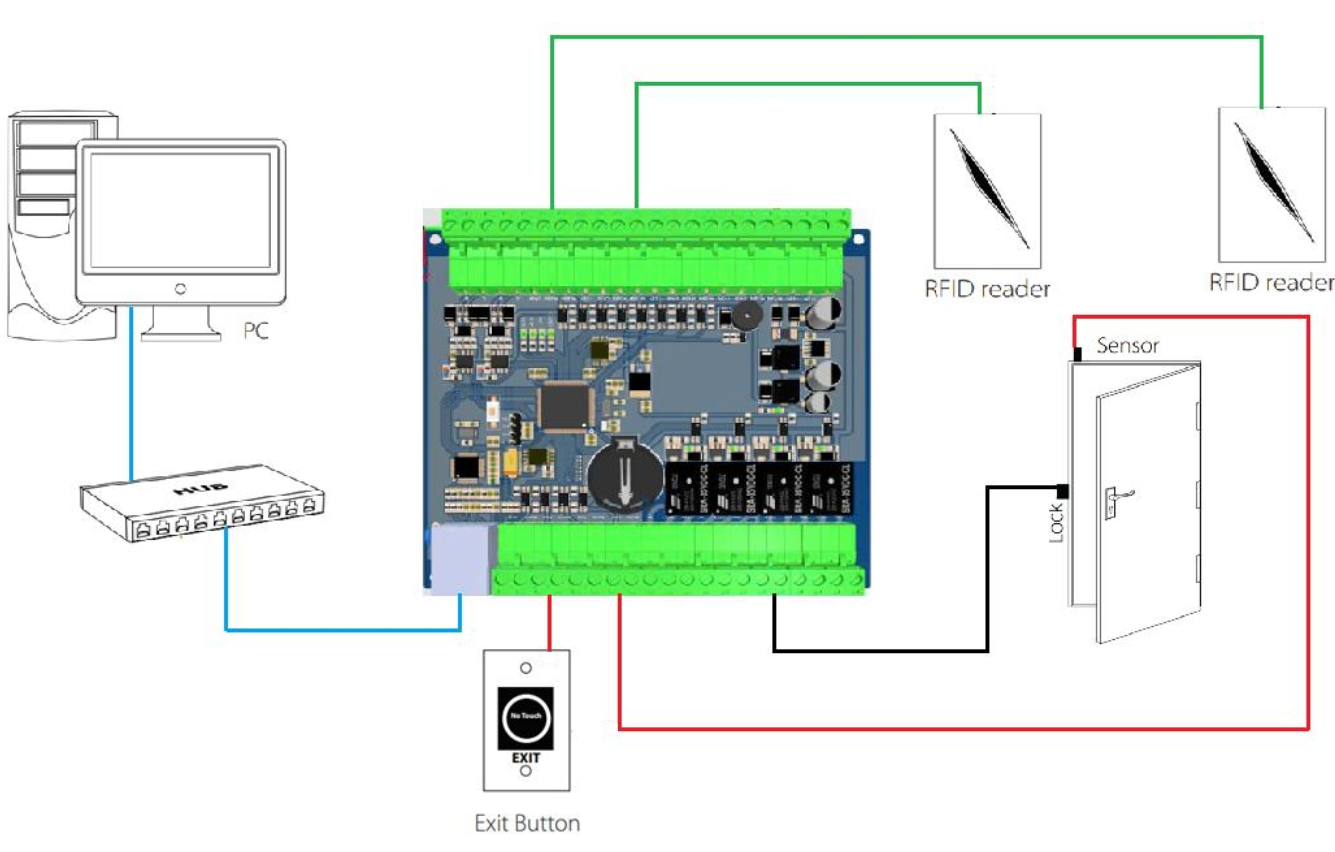

Mô hình cơ bản

Thẻ nhân viên → Đầu đọc RESOTEK → RES-AC4 → Khóa cửa

Với mô hình nhiều cửa, hệ thống có thể bố trí các đầu đọc tại nhiều vị trí và kết nối về bộ điều khiển theo cấu hình phù hợp.

Đối với những dự án có nhu cầu mở rộng, hệ thống có thể kết nối thêm các thiết bị như barrier, đèn báo, bảng LED hoặc thiết bị thang máy.

Điểm đáng chú ý là RES-AC4 có 4 đầu vào và 4 đầu ra, cho phép triển khai nhiều phương án kết nối tùy theo thiết kế của từng dự án.

5 ứng dụng thực tế của hệ thống kiểm soát ra vào

1. Kiểm soát ra vào văn phòng

Tại văn phòng, đầu đọc thẻ có thể được lắp đặt tại cửa chính hoặc các phòng/khu vực cần hạn chế truy cập.

Nhân viên sử dụng thẻ cá nhân để xác thực khi ra vào.

Mô hình này đặc biệt phù hợp với doanh nghiệp có nhiều nhân viên và cần quản lý nhiều điểm truy cập.

2. Kiểm soát ra vào nhà máy

Nhà máy thường có nhiều khu vực với yêu cầu kiểm soát khác nhau.

Có thể triển khai hệ thống tại:

• Cổng nhân viên.
• Khu vực sản xuất.
• Kho hàng.
• Phòng kỹ thuật.
• Khu vực hạn chế.

Hệ thống giúp doanh nghiệp xây dựng mô hình kiểm soát theo từng khu vực thay vì sử dụng một phương thức chung cho toàn bộ nhà máy.

3. Kiểm soát phòng kỹ thuật và khu vực hạn chế

Một số khu vực như phòng máy chủ, phòng thiết bị hoặc phòng kỹ thuật thường chỉ dành cho nhóm nhân sự nhất định.

Việc sử dụng thẻ giúp doanh nghiệp xây dựng một lớp kiểm soát riêng cho những vị trí này.

4. Kiểm soát bãi đỗ xe

Hệ thống có thể kết hợp đầu đọc thẻ với barrier để quản lý phương tiện ra vào.

RES-AC4 hỗ trợ kết nối với barrier và có định hướng ứng dụng cho hệ thống kiểm soát bãi đỗ xe.

Đây là hướng phù hợp cho văn phòng, nhà máy, tòa nhà hoặc khu phức hợp có nhu cầu kiểm soát phương tiện bằng thẻ.

5. Kiểm soát thang máy

Với những công trình cần hạn chế quyền truy cập theo tầng, hệ thống kiểm soát thẻ có thể được mở rộng sang thang máy.

RES-AC4 có thể kết hợp với mạch Relay phân tầng thang máy RES-ET16 và hỗ trợ mở rộng tối đa 48 tầng.

Đây là cơ sở để xây dựng giải pháp kiểm soát thang máy bằng thẻ từ, phân quyền theo tầng cho văn phòng, tòa nhà, khách sạn hoặc các công trình có yêu cầu quản lý truy cập.

Lợi ích khi sử dụng hệ thống kiểm soát bằng thẻ

Tăng cường kiểm soát an ninh

Chỉ những người được cấp quyền mới có thể truy cập vào khu vực tương ứng.

Quản lý tập trung

Dữ liệu thẻ và sự kiện có thể được tổ chức và quản lý tập trung thay vì theo dõi thủ công tại từng cửa.

Dễ mở rộng

Hệ thống có thể bắt đầu từ một số cửa cần thiết và mở rộng thêm khi doanh nghiệp phát sinh nhu cầu.

Phù hợp nhiều môi trường

Đầu đọc RESOTEK có thiết kế cho ứng dụng trong nhà và ngoài trời, với cấp bảo vệ IP65 và dải nhiệt độ hoạt động -10°C đến 70°C.

Có khả năng tích hợp

Ngoài cửa ra vào, hệ thống có thể mở rộng sang barrier, thang máy, đèn báo và bảng LED tùy thiết kế.

Doanh nghiệp cần lưu ý gì khi lựa chọn hệ thống?

Một trong những sai lầm thường gặp khi triển khai thiết bị kiểm soát ra vào là lựa chọn thiết bị trước rồi mới xác định nhu cầu.

Cách tiếp cận hiệu quả hơn là bắt đầu từ bài toán quản lý.

Xác định số lượng điểm kiểm soát

Doanh nghiệp cần xác định rõ có bao nhiêu cửa, cổng hoặc khu vực cần kiểm soát.

Xác định số lượng người sử dụng

Số lượng nhân viên và đối tượng sử dụng thẻ ảnh hưởng trực tiếp đến yêu cầu về dung lượng hệ thống.

Xác định môi trường lắp đặt

Đầu đọc lắp trong nhà, ngoài trời, tại cổng nhà máy hay khu vực có điều kiện môi trường đặc thù sẽ có yêu cầu khác nhau.

Xác định giao thức kết nối

Cần xác định thiết bị sử dụng Wiegand, RS485, TCP/IP hay các giao thức khác để xây dựng mô hình kết nối phù hợp.

Tính đến khả năng mở rộng

Nếu doanh nghiệp dự kiến triển khai thêm kiểm soát bãi xe hoặc thang máy trong tương lai, nên tính toán ngay từ giai đoạn thiết kế.

Đây là yếu tố giúp hạn chế việc phải thay đổi toàn bộ hệ thống khi nhu cầu phát sinh.

Nên lựa chọn giải pháp kiểm soát ra vào nào cho doanh nghiệp?

Không có một cấu hình duy nhất phù hợp với mọi doanh nghiệp.

Với văn phòng nhỏ, hệ thống có thể tập trung vào một số cửa quan trọng.

Với nhà máy, hệ thống cần được thiết kế theo nhiều khu vực và nhiều nhóm người sử dụng.

Với tòa nhà hoặc dự án phức hợp, giải pháp có thể mở rộng từ kiểm soát cửa sang bãi đỗ xe, thang máy và các khu vực hạn chế.

Vì vậy, thay vì chỉ lựa chọn một thiết bị riêng lẻ, doanh nghiệp nên xây dựng giải pháp kiểm soát ra vào tổng thể, trong đó các thiết bị được lựa chọn dựa trên vai trò và khả năng kết nối với nhau.

Với cấu hình đầu đọc RESOTEK và bộ điều khiển RES-AC4, hệ thống có thể đáp ứng nhiều mô hình kiểm soát khác nhau nhờ khả năng hỗ trợ nhiều đầu đọc, nhiều giao thức truyền thông và kết nối với các thiết bị chấp hành.

Kết luận

Giải pháp kiểm soát ra vào bằng thẻ từ là hướng tiếp cận phù hợp cho doanh nghiệp đang cần nâng cao khả năng quản lý truy cập, kiểm soát khu vực và số hóa quy trình an ninh.

Một hệ thống hoàn chỉnh không chỉ bao gồm đầu đọc thẻ mà cần được thiết kế đồng bộ giữa thẻ từ, đầu đọc, bộ điều khiển, thiết bị chấp hành và phần mềm quản lý.

Với đầu đọc RESOTEK và bộ điều khiển RES-AC4, doanh nghiệp có thể xây dựng hệ thống từ quy mô kiểm soát cửa đơn lẻ đến các mô hình có nhiều điểm truy cập và khả năng mở rộng sang barrier, bảng LED hoặc kiểm soát thang máy.

Đặc biệt, RES-AC4 hỗ trợ 5 đầu đọc, 4 đầu vào, 4 đầu ra, lưu trữ 32.000 thẻ và 100.000 sự kiện, đồng thời hỗ trợ TCP/IP và RS485.

Nếu được thiết kế đúng ngay từ đầu, hệ thống không chỉ giải quyết nhu cầu kiểm soát ra vào hiện tại mà còn tạo nền tảng để doanh nghiệp mở rộng các giải pháp quản lý an ninh trong tương lai.

Các doanh nghiệp đang tìm kiếm một giải pháp kiểm soát cửa chuyên sâu có thể tiếp tục tham khảo bài viết: Giải pháp kiểm soát cửa ra vào bằng thẻ từ kết hợp RES-AC4
