Thay vì chỉ sử dụng một thiết bị riêng lẻ, hệ thống được xây dựng từ nhiều thành phần gồm thẻ từ, đầu đọc thẻ, bộ điều khiển, khóa cửa và phần mềm quản lý. Khi người dùng quẹt hoặc đưa thẻ đến gần đầu đọc, thông tin được truyền về bộ điều khiển để xác thực. Nếu quyền truy cập hợp lệ, hệ thống sẽ điều khiển khóa cửa mở và ghi nhận sự kiện theo cấu hình.
Với cấu hình đầu đọc thẻ RESOTEK kết hợp bộ điều khiển RES-AC4, doanh nghiệp có thể triển khai từ một cửa kiểm soát đến mô hình nhiều điểm truy cập, đồng thời có khả năng mở rộng sang các hệ thống như barrier, bảng LED và kiểm soát thang máy.
Hệ thống kiểm soát cửa bằng thẻ từ là gì?
Hệ thống kiểm soát cửa bằng thẻ từ là giải pháp sử dụng thẻ điện tử làm phương tiện xác thực thay cho chìa khóa cơ.
Mỗi người dùng được cấp một thẻ. Khi cần đi qua cửa, người dùng đưa thẻ đến đầu đọc. Đầu đọc tiếp nhận thông tin và gửi dữ liệu về bộ điều khiển.
Bộ điều khiển xử lý thông tin theo cấu hình của hệ thống. Nếu thẻ được cấp quyền, thiết bị sẽ kích hoạt khóa cửa để cho phép người dùng đi qua.
Một hệ thống cơ bản gồm:
- Thẻ từ: dùng để xác thực người dùng.
- Đầu đọc thẻ: nhận thông tin từ thẻ.
- Bộ điều khiển: xử lý quyền truy cập.
- Khóa cửa: thực hiện đóng/mở cửa.
- Nút nhấn Exit: hỗ trợ mở cửa từ phía bên trong.
- Cảm biến cửa: có thể được sử dụng để giám sát trạng thái cửa tùy cấu hình.
- Phần mềm quản lý: phục vụ quản lý người dùng và dữ liệu sự kiện.
Với các dự án có nhiều cửa, bộ điều khiển sẽ trở thành thành phần trung tâm giúp kết nối và quản lý các điểm kiểm soát.
Vì sao nên sử dụng kiểm soát cửa ra vào bằng thẻ?
Trong doanh nghiệp, không phải tất cả nhân viên đều có quyền truy cập mọi khu vực.
Phòng máy chủ, phòng kỹ thuật, kho hàng, phòng quản lý hoặc khu vực sản xuất có thể yêu cầu những mức độ kiểm soát khác nhau.
Nếu sử dụng chìa khóa truyền thống, việc cấp phát, thu hồi và quản lý chìa khóa sẽ trở nên phức tạp khi số lượng nhân sự tăng.
Kiểm soát cửa bằng thẻ giải quyết bài toán này bằng cách chuyển quyền truy cập từ chìa khóa cơ sang dữ liệu điện tử.
Kiểm soát đúng người, đúng khu vực
Mỗi người dùng có thể được cấp một thẻ riêng.
Từ đó, doanh nghiệp có thể xây dựng phương án quản lý phù hợp với từng nhóm nhân sự và từng khu vực.
Giảm phụ thuộc vào chìa khóa cơ
Khi nhân viên thay đổi vị trí hoặc nghỉ việc, việc quản lý quyền sử dụng thẻ thuận tiện hơn so với việc thu hồi và thay thế nhiều bộ chìa khóa.
Quản lý lịch sử truy cập
Một hệ thống điện tử có thể lưu lại các sự kiện truy cập để phục vụ quản lý và tra cứu khi cần.
Đây là một trong những điểm khác biệt quan trọng giữa hệ thống kiểm soát cửa điện tử và phương thức kiểm soát cửa truyền thống.
Cấu tạo bộ kiểm soát cửa ra vào bằng thẻ
Một mô hình kiểm soát cửa có thể được triển khai theo sơ đồ:
Thẻ từ → Đầu đọc RESOTEK → Bộ điều khiển RES-AC4 → Khóa cửa
Trong đó, từng thành phần đảm nhận một nhiệm vụ riêng.

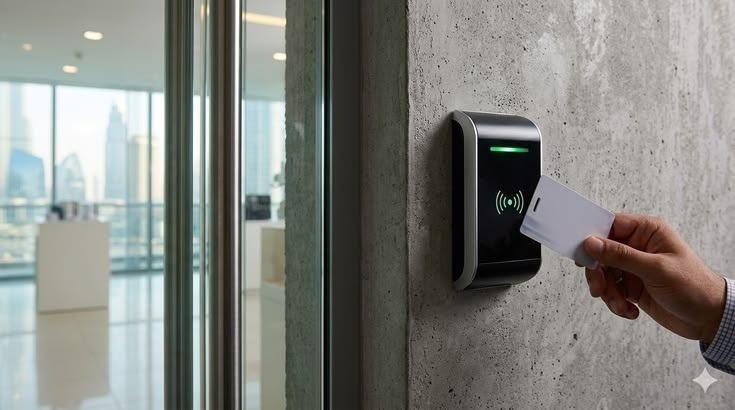

Đầu đọc thẻ RESOTEK
Đầu đọc là thiết bị được đặt tại khu vực cửa để nhận diện thẻ.
Các dòng đầu đọc RESOTEK hỗ trợ nhiều công nghệ thẻ, bao gồm EM4100 125 kHz và MIFARE 13.56 MHz. Với dòng MIFARE, thiết bị hỗ trợ các loại Class 1K/4K, MF1S50, MF1S70, ISO14443A và MIFARE DESFire EV1/EV2.
Về giao tiếp, đầu đọc hỗ trợ Wiegand 26/34, RS232, RS485 và Modbus tùy cấu hình. Thiết bị cũng được tích hợp đèn báo đỏ/xanh và còi báo.
Đối với những vị trí yêu cầu lắp đặt ngoài trời, đầu đọc có cấp bảo vệ IP65 và dải nhiệt độ hoạt động từ -10°C đến 70°C. Khoảng cách đọc khoảng 5–10 cm tùy model.
Bộ điều khiển RES-AC4
RES-AC4 đóng vai trò trung tâm của hệ thống.
Thiết bị hỗ trợ TCP/IP và RS485, đồng thời có thể kết nối 5 đầu đọc gồm:
- 4 đầu đọc Wiegand.
- 1 đầu đọc RS485.
Ngoài ra, bộ điều khiển có:
- 4 đầu vào.
- 4 đầu ra.
- Dung lượng 32.000 thẻ.
- Lưu trữ 100.000 sự kiện.
- Khả năng mở rộng kết nối đèn báo và bảng LED.
Với những dự án cần đưa đầu đọc ra xa vị trí đặt bộ điều khiển, bộ chuyển đổi Wiegand–RS485 có thể được sử dụng để hỗ trợ phương án kết nối.

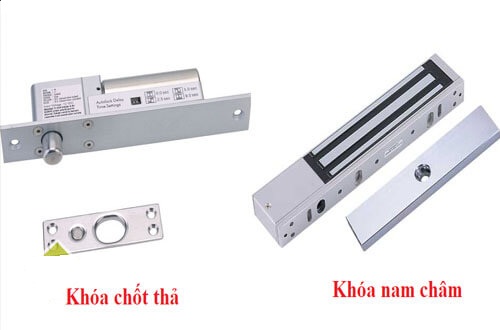

Khóa cửa
Khóa cửa là thiết bị chấp hành thực hiện việc khóa hoặc mở cửa theo tín hiệu điều khiển.
Tùy loại cửa và yêu cầu công trình, phương án thiết kế có thể sử dụng loại khóa phù hợp với kết cấu cửa và yêu cầu an toàn của dự án.
Nút Exit và các thiết bị phụ trợ
Từ phía bên trong, hệ thống có thể bố trí nút Exit để người dùng mở cửa theo phương án thiết kế.
Ngoài ra, cảm biến cửa có thể được sử dụng để theo dõi trạng thái đóng/mở cửa khi dự án yêu cầu.
Các thiết bị này cần được lựa chọn đồng bộ với bộ điều khiển và phương án vận hành thực tế.
Nguyên lý hoạt động của hệ thống kiểm soát cửa
Một quy trình kiểm soát cửa bằng thẻ có thể diễn ra như sau:
Bước 1: Người dùng đưa thẻ đến đầu đọc
Đầu đọc nhận diện thông tin của thẻ ở khoảng cách phù hợp với model thiết bị.
Bước 2: Đầu đọc truyền dữ liệu
Thông tin được truyền đến bộ điều khiển thông qua giao thức kết nối tương ứng.
Bước 3: Bộ điều khiển xác thực quyền truy cập
Hệ thống kiểm tra thông tin thẻ và trạng thái quyền truy cập.
Bước 4: Kích hoạt khóa cửa
Nếu quyền truy cập hợp lệ, bộ điều khiển đưa tín hiệu đến thiết bị chấp hành để cho phép mở cửa.
Bước 5: Ghi nhận sự kiện
Thông tin sự kiện được lưu lại để phục vụ quản lý và tra cứu.
Mô hình này tạo thành một quy trình khép kín:
Xác thực → Phân quyền → Điều khiển → Ghi nhận
Đây là nền tảng của một giải pháp kiểm soát cửa ra vào bằng thẻ từ chuyên nghiệp.
Mô hình kiểm soát cửa với RES-AC4
Một cấu hình cơ bản có thể được triển khai như sau:
Thẻ nhân viên
↓
Đầu đọc RESOTEK
↓
RES-AC4
↓
Khóa cửa
↓
Cửa kiểm soát

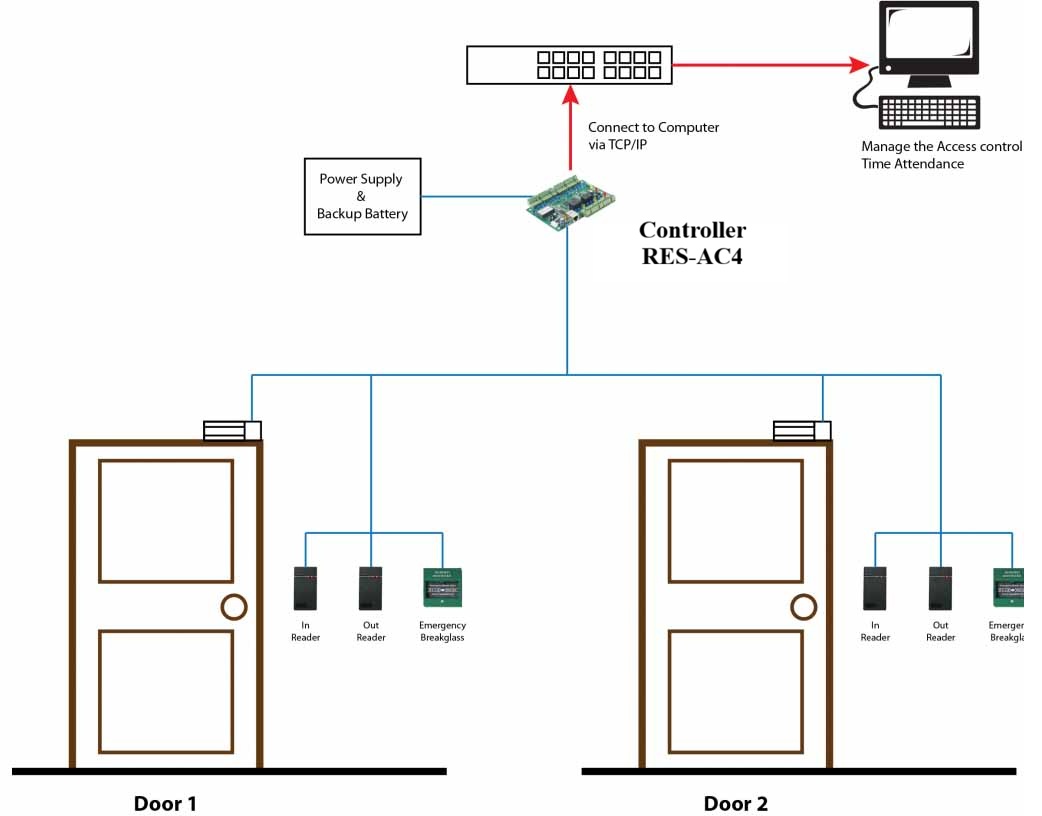

Với hệ thống có nhiều cửa, các đầu đọc được bố trí tại từng điểm cần kiểm soát và kết nối về bộ điều khiển theo phương án thiết kế.
RES-AC4 hỗ trợ tối đa 5 đầu đọc theo cấu hình gồm 4 Wiegand và 1 RS485. Bộ điều khiển cũng hỗ trợ 4 đầu vào và 4 đầu ra.
Nhờ đó, hệ thống có thể được thiết kế linh hoạt hơn thay vì mỗi cửa phải hoạt động như một hệ thống độc lập.
Mô hình kiểm soát cửa với RES-AC4
Các mô hình ứng dụng kiểm soát cửa bằng thẻ
Kiểm soát cửa văn phòng
Đây là một trong những mô hình phổ biến nhất.
Đầu đọc được lắp tại cửa ra vào văn phòng hoặc khu vực làm việc. Nhân viên sử dụng thẻ được cấp để xác thực.
Đối với những khu vực đặc biệt như phòng giám đốc, phòng họp nội bộ hoặc phòng kỹ thuật, doanh nghiệp có thể xây dựng điểm kiểm soát riêng.
Kiểm soát cửa nhà máy
Nhà máy thường có nhiều khu vực cần kiểm soát với mức độ khác nhau.
Một hệ thống có thể được triển khai tại:
- Cửa vào khu vực sản xuất.
- Kho nguyên vật liệu.
- Kho thành phẩm.
- Phòng kỹ thuật.
- Khu vực máy móc.
- Văn phòng điều hành.
Điểm quan trọng là hệ thống cần được thiết kế dựa trên luồng di chuyển thực tế của nhân sự thay vì chỉ bố trí đầu đọc theo vị trí cửa.
Kiểm soát phòng máy chủ
Phòng máy chủ là khu vực thường yêu cầu hạn chế người truy cập.
Việc sử dụng đầu đọc thẻ tại cửa giúp tạo thêm một lớp kiểm soát đối với người được phép tiếp cận khu vực này.
Kiểm soát kho hàng
Tại kho, doanh nghiệp có thể kiểm soát cửa ra vào dành cho nhân viên hoặc nhóm nhân sự được phân công.
Kết hợp với quy trình quản lý nội bộ, hệ thống giúp kiểm soát tốt hơn việc tiếp cận khu vực kho.
Kiểm soát khu vực kỹ thuật
Các phòng điện, phòng thiết bị hoặc khu vực kỹ thuật có thể được tổ chức thành những điểm kiểm soát riêng.
Đây là mô hình phù hợp với những công trình có nhiều khu vực chỉ dành cho nhân sự chuyên môn.
RES-AC4 phù hợp với hệ thống kiểm soát cửa như thế nào?
Một trong những yếu tố quan trọng khi lựa chọn bộ điều khiển cửa ra vào là khả năng đáp ứng quy mô hệ thống.
RES-AC4 có dung lượng lưu trữ 32.000 thẻ và 100.000 sự kiện, đồng thời hỗ trợ 5 đầu đọc và 4 đầu vào/4 đầu ra.
Điều này cho phép thiết kế hệ thống theo hướng tập trung thay vì sử dụng một thiết bị riêng biệt cho từng nhu cầu.
Hỗ trợ nhiều phương thức kết nối
RES-AC4 hỗ trợ TCP/IP và RS485. Đồng thời, bộ điều khiển có thể kết nối với các dòng đầu đọc thông qua Wiegand 26/34.
Khả năng hỗ trợ nhiều giao thức giúp đơn vị triển khai có thêm lựa chọn khi thiết kế hệ thống.
Có khả năng mở rộng
Ngoài kiểm soát cửa, hệ thống có thể mở rộng sang các thiết bị khác.
RES-AC4 hỗ trợ kết nối với cửa ra vào, barrier, thang máy, đèn báo và bảng LED tùy phương án triển khai.
Đây là ưu điểm quan trọng khi doanh nghiệp có kế hoạch phát triển hệ thống kiểm soát trong tương lai.
Khi nào nên dùng đầu đọc Wiegand và khi nào dùng RS485?
Đây là vấn đề nên được xác định ngay trong quá trình thiết kế.
Đầu đọc RESOTEK hỗ trợ cả Wiegand và RS485 tùy model/cấu hình.
Với RES-AC4, hệ thống hỗ trợ 4 đầu đọc Wiegand và 1 đầu đọc RS485.
Việc lựa chọn phương thức kết nối cần dựa trên:
- Khoảng cách giữa đầu đọc và bộ điều khiển.
- Số lượng cửa.
- Phương án đi dây.
- Môi trường lắp đặt.
- Khả năng mở rộng.
- Yêu cầu tích hợp của dự án.
Đối với các dự án thực tế, không nên lựa chọn giao thức chỉ dựa trên thông số của từng thiết bị mà cần xem xét toàn bộ kiến trúc hệ thống.
Kiểm soát cửa bằng thẻ có thể mở rộng sang thang máy và bãi xe không?
Có.
Đây là một điểm đáng chú ý khi thiết kế hệ thống kiểm soát truy cập cho doanh nghiệp hoặc tòa nhà.
Một hệ thống có thể bắt đầu từ kiểm soát cửa, sau đó mở rộng sang các khu vực khác.

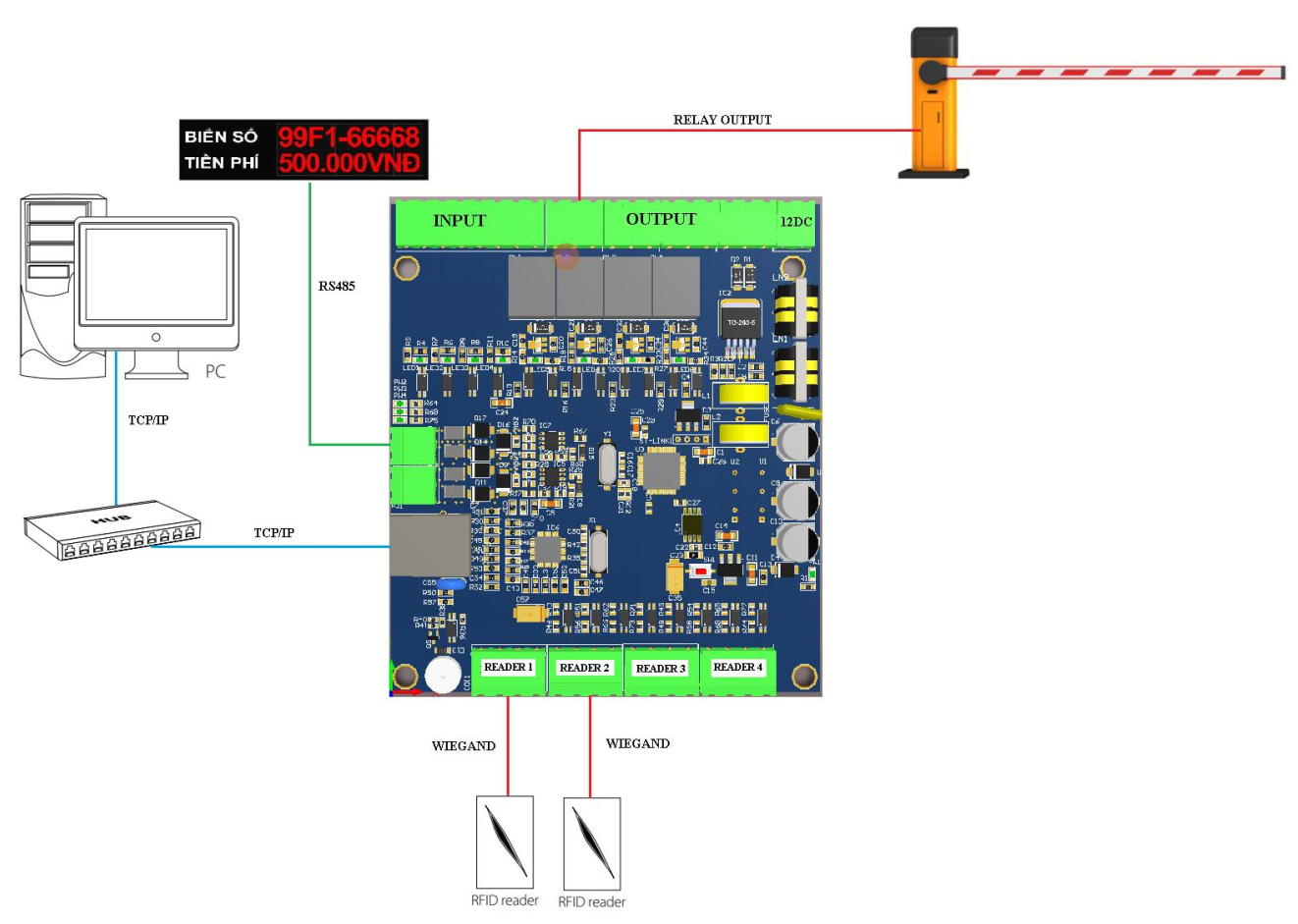

Mở rộng sang bãi đỗ xe
RES-AC4 có thể kết nối với barrier và được định hướng sử dụng cho hệ thống kiểm soát bãi đỗ xe.
Mô hình có thể được xây dựng theo hướng:
Thẻ → Đầu đọc → RES-AC4 → Barrier
Mở rộng sang thang máy
Đối với thang máy, RES-AC4 có thể kết hợp với mạch Relay phân tầng RES-ET16.
Hệ thống hỗ trợ mở rộng tối đa 48 tầng, phù hợp với những dự án có nhu cầu phân quyền truy cập theo tầng.
Như vậy, một nền tảng kiểm soát có thể được phát triển thành hệ thống quản lý truy cập tổng thể cho công trình.
Những yếu tố cần xác định trước khi triển khai hệ thống
Để một giải pháp kiểm soát cửa ra vào bằng thẻ từ hoạt động ổn định, việc khảo sát và thiết kế ban đầu rất quan trọng.
1. Số lượng cửa
Cần xác định rõ số cửa cần kiểm soát ở thời điểm hiện tại và khả năng mở rộng trong tương lai.
2. Số lượng người dùng
Số lượng nhân viên, khách hàng hoặc người sử dụng ảnh hưởng đến yêu cầu về dung lượng lưu trữ và phương án quản lý thẻ.
3. Loại cửa
Cửa kính, cửa gỗ, cửa nhôm, cửa sắt hoặc các loại cửa đặc thù có thể yêu cầu phương án khóa khác nhau.
4. Vị trí lắp đặt đầu đọc
Đầu đọc trong nhà và ngoài trời có yêu cầu khác nhau về thiết kế và khả năng bảo vệ.
Đối với đầu đọc RESOTEK, cấp bảo vệ IP65 là một thông số đáng lưu ý khi lựa chọn thiết bị cho những vị trí có điều kiện môi trường phù hợp.
5. Khoảng cách giữa đầu đọc và bộ điều khiển
Khoảng cách lắp đặt ảnh hưởng đến phương án đi dây và lựa chọn giao thức.
Trong trường hợp đầu đọc được lắp cách xa bộ điều khiển, có thể xem xét phương án chuyển đổi Wiegand–RS485 phù hợp với cấu hình hệ thống.
6. Nhu cầu mở rộng
Nếu doanh nghiệp dự kiến tích hợp thêm barrier, thang máy hoặc bảng LED, nên tính toán ngay từ đầu để tránh phải thay đổi kiến trúc hệ thống sau này.
Vì sao nên lựa chọn giải pháp thay vì chỉ mua thiết bị?
Một đầu đọc thẻ tốt chưa chắc tạo thành một hệ thống kiểm soát cửa tốt.
Một bộ điều khiển có nhiều chức năng cũng chưa chắc phù hợp nếu không được thiết kế đúng với số lượng cửa, cách đi dây và quy trình vận hành.
Điểm quan trọng nằm ở sự đồng bộ giữa các thành phần.
Ví dụ, một hệ thống có thể sử dụng:
Đầu đọc RESOTEK
↓
Bộ điều khiển RES-AC4
↓
Khóa cửa
↓
Nút Exit/cảm biến cửa
↓
Phần mềm quản lý
Từ đó tạo thành một giải pháp hoàn chỉnh thay vì một tập hợp các thiết bị rời rạc.
Đây cũng là hướng tiếp cận phù hợp khi doanh nghiệp cần triển khai nhiều cửa hoặc có kế hoạch mở rộng sang các hệ thống kiểm soát khác.
Kết luận
Giải pháp kiểm soát cửa ra vào bằng thẻ từ là phương án phù hợp cho doanh nghiệp muốn nâng cao khả năng quản lý truy cập và giảm sự phụ thuộc vào phương thức sử dụng chìa khóa truyền thống.
Một hệ thống hoàn chỉnh cần được thiết kế đồng bộ từ thẻ từ, đầu đọc, bộ điều khiển, khóa cửa đến phần mềm quản lý.
Với đầu đọc RESOTEK hỗ trợ nhiều công nghệ thẻ và giao thức kết nối, kết hợp cùng RES-AC4 có khả năng hỗ trợ 5 đầu đọc, 4 đầu vào, 4 đầu ra, lưu trữ 32.000 thẻ và 100.000 sự kiện, doanh nghiệp có thể xây dựng nhiều mô hình kiểm soát cửa khác nhau.
Đặc biệt, hệ thống còn có khả năng mở rộng sang barrier, bảng LED và kiểm soát thang máy, trong đó RES-AC4 có thể kết hợp với RES-ET16 để xây dựng phương án phân tầng thang máy lên đến 48 tầng.
Nếu doanh nghiệp đang cần triển khai hệ thống kiểm soát cửa ra vào bằng thẻ từ, việc lựa chọn thiết bị chỉ là bước đầu. Quan trọng hơn là phải xây dựng được kiến trúc hệ thống phù hợp với số lượng cửa, số lượng người dùng, môi trường lắp đặt và định hướng mở rộng trong tương lai.
